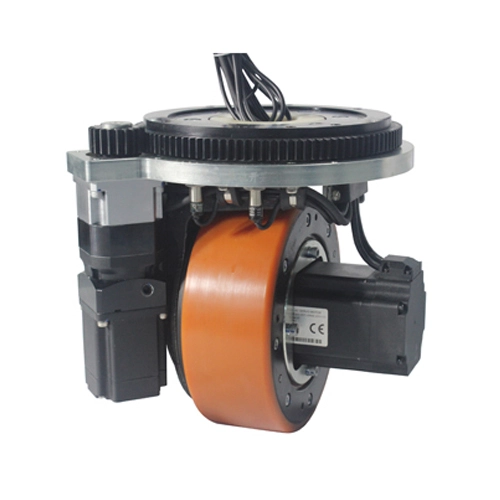

HW210水平ドライブホイール

AGV、パレットスタッカー、およびモバイルワークプラットフォームに統合するために設計されたHW210シリーズは、高トルクサーボドライブと精密ステアリング制御を1つの堅牢なパッケージにまとめています。

HW210水平ドライブホイールの仕様

主なパフォーマンスパラメータ
モデル		HW210-SM750-48-B	HW210-SM1000-48-B
	Perfomanceインデックス	パラメーター	パラメーター
旅行モーター	モータータイプ	永久磁石同期サーボモーター	永久磁石同期サーボモーター
	モーター力KW	0.75	1
	電圧V	48	48
	現在の評価	19	26.4
	評価されるトルクNm	2.39	3.18
	評価される速度r/min	3000	3000
	Encorderのタイプ	Incrmentalエンコーダー	Incrmentalエンコーダー
ギアボックス	Reducerのタイプ	二次ギアリダクション	二次ギアリダクション
ギアボックス	リデューサー比率	27.43:1	27.43:1
ブレーキ	ブレーキトルクNm	6	6
ブレーキ	定格電圧	DC24	DC24
ホイール	タイヤー素材	ポリウレタン/ゴム	ポリウレタン/ゴム
ホイール	ホイールサイズ	Φ 210X75	Φ 210X75
ステアリング部分	モータータイプ	永久磁石同期サーボモーター	永久磁石同期サーボモーター
	モーター力KW	0.2	0.2
	電圧V	48	48
	現在の評価	5.1	5.7
	評価されるトルクNm	0.64	0.64
	評価される速度r/min	3000	3000
	Reducerのタイプ	二次ギアリダクション	二次ギアリダクション
	削減率	295:1	295:1
	Encorderのタイプ	Incrmental entorder/絶対エンコーダー	Incrmental entorder/絶対エンコーダー
その他	ステアリング限界角度	± 110 °	± 110 °
	走行速度m/min	0-72	0-72
	定格トラクションN	570	748
	キャリング容量Kg	700	700
	正味重量Kg	36	34
削減率はオプション: 27.43、48.9。モバイルロボット (AGV) 、パレットスタッカー、パレットトラック、スイーパー、空中作業トラックなどに使用されます。

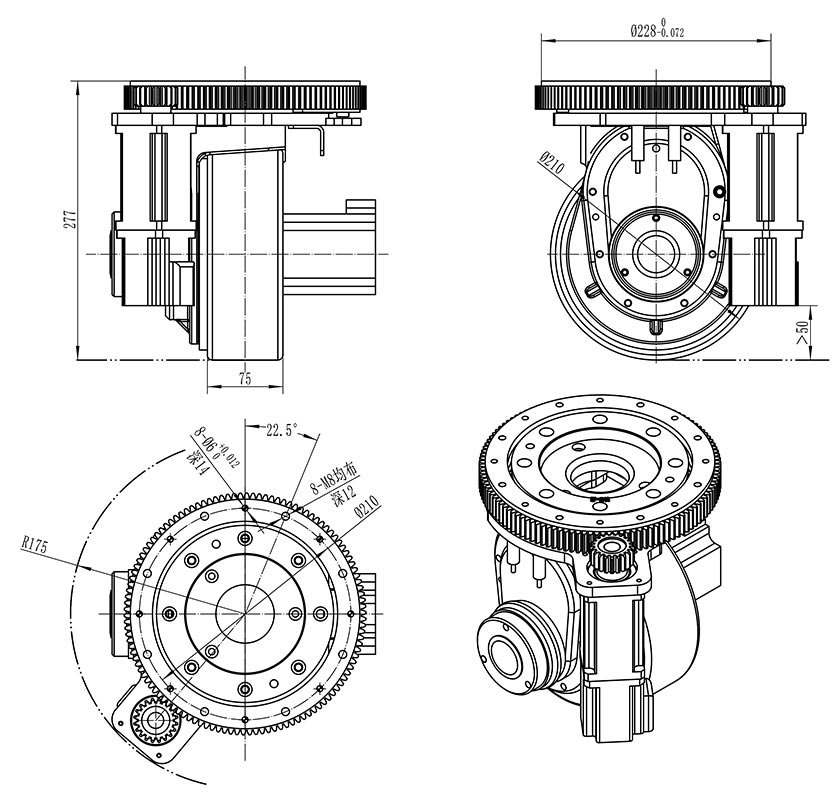

hw210 horizontal drive wheel

HW210水平ドライブホイールの特徴

1.高い統合と適応性; 従来のAGVカートのディファレンシャル制御方式と比較して、当社の水平駆動輪は高度な統合と強力な適応性を備えています。サーボシステムで使用すると、より高い精度とより速い応答を提供します。

2.合理的な構造設計水平ドライブモーターは水平に取り付けられているため、全体の高さが低くなります。高さ要件の機器に適しています

3.高品質コンポーネント業界内で高品質のサポートコンポーネントを選択します。私達のエンジニアの豊富な経験と合わせて、これらの車輪は厳しいテストを受けました。

4.小さな回転半径、コンパクトな構造、スムーズな伝送、高効率の信頼性の高いパフォーマンス。モーターの絶縁クラスはクラスHを満たし、保護クラスはIP54に達し、強い過負荷容量を持っています。

5.強力な適応性コアコンポーネントには耐衝撃性システムが装備されており、輸送や使用中の偶発的な衝撃に効果的に耐えることができます。建設業界向けに特別に設計されたような一部の製品には、軽量のアルミニウム合金ケーシングが使用されています。モーター保護クラスはIP67に達し、電磁ブレーキは完全に保護され、過酷な労働条件に適応します。

6.カスタマイズと品質保証同社は非標準プロジェクトをカスタマイズする能力を持っています。さらに、厳密な品质管理はR & Dからの生产へのすべての面で実行されます。
