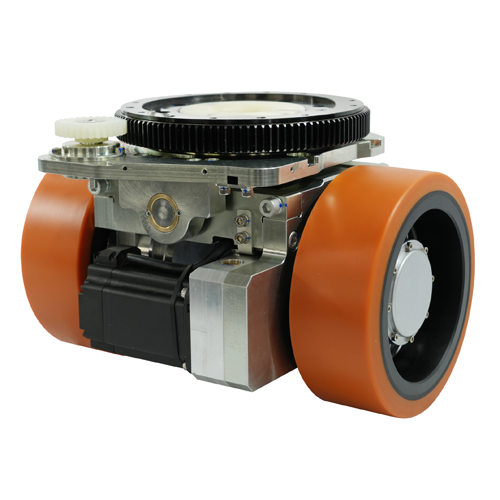

HW400-SM3000-48-62-DSヘビーデューティドライブホイール

この高性能ドライブシステムは、デュアル3kWサーボモーターを備えており、60.7m/分で重負荷輸送に1066Nmのトルクを提供します。 180 ° ステアリング、IP54保護、多層安全制御により、効率と安全性を高めながら、過酷な産業環境での正確で安定した操作を保証します。

HW400-SM3000-48-62-DSの仕様

主なパフォーマンスパラメータ
モデル		HW400-SM3000-48-62-DS
	Perfomanceインデックス	パラメーター
旅行モーター	モータータイプ	永久磁石同期サーボモーター
	モーター力KW	3kw (2)
	電圧V	48
	現在の評価	72
	評価されるトルクNm	9.55
	評価される速度r/min	3000
	Encorderのタイプ	Incrmentalエンコーダー
ギアボックス	Reducerのタイプ	二次ギアリダクション
ギアボックス	リデューサー比率	60.7
ブレーキ	ブレーキトルクNm	16.5
ブレーキ	定格電圧	DC24
ホイール	タイヤー素材	ポリウレタン/ゴム
ホイール	ホイールサイズ	Φ 400X15
その他	ステアリング限界角度	± 180 °
	走行速度m/min	0-34
	定格トラクションN	9790
	キャリング容量Kg	6000
	正味重量Kg	255
モーター力オプションモバイルロボット (AGV) 、パレットスタッカー、パレットトラック、スイーパー、空中作業トラックなどに使用されます。

HW400-SM3000-48-62-DSの利点

1.パワフルなドライブ、高効率と安定性

デュアルサーボモーターを搭載した各モーターの定格出力は3kW、定格速度は3000r/min、定格トルクは9.65N・mで、堅牢な電力を提供します。駆動輪の速度比62、最高速度60.7m/分、定格出力トルク1066N・m、静的荷重7000kg、重負荷輸送と迅速な輸送タスクの両方で効率的かつ安定して運用できるため、産業用車両の運用効率が大幅に向上します。

2.正確なステアリング、柔軟な操作

大きなギアと小さなギアの速度比は220/30、ステアリング角度は180 ° より大きく、最大回転直径は740mmです。アブソリュートエンコーダー (モデルADX - C038L8 - MA12 / 1284CP - P061) と組み合わせることで、正確なステアリング制御が可能になります。狭いスペースでの柔軟なステアリングでも、複雑なパスでの正確な運転でも、タスクを簡単に処理でき、操作の柔軟性と精度を効果的に向上させます。

3.複数の保護、安全性と信頼性

モーター保護レベルはIP54に達し、優れた防塵および防滴機能を提供し、ほこりや湿った状態などの複雑な産業環境に適しています。ブレーキ電圧24V、ブレーキトルク16.5N・mで、両側に110度の電気限界、両側に120度の機械限界が装備されています。そして3つのPNP普通閉鎖した検出スイッチ。これらは、機器の安全な操作を包括的に保護し、故障のリスクを減らし、耐用年数を延ばします。
